超弱電解画像通信交信方法
WSJT-XとWSJT_HTMLまたはX412_1010p
2017/09/24

送受信は出来るようになった弱電界通信モード、でもこれを利用した画像QSOの方法が分からずいたが下記の交信をモニターしたのを切っ掛けに交信方法が判明した

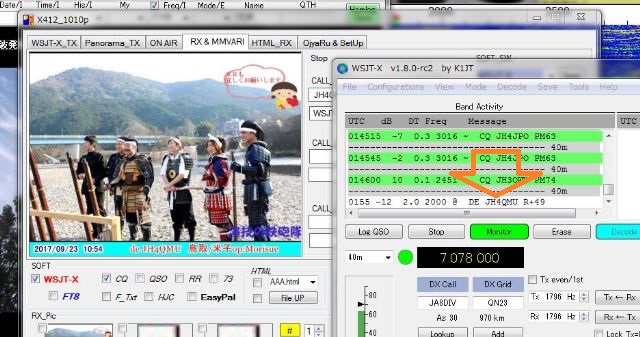

切っ掛けとなった交信をモニターしたのがこちら


通常画像テキストを送信すには”CQ−IMG”プラスコールサイン、私の場合を例に取れば”CQ-IMG JE1IHC”のテキストを送付する
この方法しか知らなかった私はこの交信を見て疑問に思った
”CQ-IMG JE1IHC”形式ではないのに画像交信をしている、私のところでも画像が表示された
JH4QMUは”DE JH4QMU R+49"とテキストを送信している　
このテキストを受信したソフトが画面の通り画像を表示した
これは一体何？？？

早速ﾈｯﾄで調べて見たらECAモードと言うのが見つかった
以前見た記憶は有るが何の事か判らずに読み飛ばしていた
基本知識がないとこの様に無駄な時間を費やす事になる

これを使うと様々な拡張子のデーター通信（性格には該当拡張子テキスト情報通信）が出来る
　現在対応の拡張子はＪＰＧ、ＧＩＦ、ＢＭＰ、ＰＮＧ、ＴＩＦ、ＪＰ２ＭＰ３、ＷＡＶ、ＡＩＶ、ＦＬＶ、
ＭＰ４，ＭＰＧ、ＳＷＦ、ＷＭＶ、ＴＸＴ、ＤＯＣ、ＸＬＳ、ＰＤＦ、ＭＴＳ、ＨＴＭＬ

ECAモード拡張子変換票がこちら
（出典 JH4JVT局のHPより）


これが見つかった事で先の受信例上記例”DE JH4QMU R+49"が解読できる
”こちらはJH4QMU 私がDigi-Sitesに登録しているサーバーからJH4QMU.ｊｐｇをダウンロードしてください”となる
交信中であれば（例えばJA8AYDとの交信を想定）
”JA8AYD JE1IHC R+49”と相手と自局のコールサイン入れて送る
 ”JA8AYDこちらはJE1IHC 私がDigi-Sitesに登録しているサーバーからJE1IHC.ｊｐｇをダウンロードしてください”となる

今迄良く分からなかった仕組みが少し見えてきた
私がｊｐｇ情報を送るには”相手のコールサイン JE1IHC R+49”　または”DE JE1IHC R+49”と送ればよい
HTMLを送りたい時には”DE JE1IHC R+２9”となる

交信方法が分かった

画像CQを出すためのテキストは ”CQ-IMG JE1IHC”
呼ぶ時は相手局のコールサインを入れた画像をサーバーにアップし送信するテキストは ” DE J1IHC R+４９  ”
２枚目、３枚目、７３画像も同様に””相手のコールサイン” 自局のコールサイン R+49”となる
音声が可能なバンドであれば随時音声で交信、つまりSSTVでの交信と同じである
分かって見れば”何〜んだ”である

これら方式の問題点はDigi-Sitesに正式登録された局間のみでしか画像交換出来ない事にある
正式登録局の少ない現状では交信相手が限られている
登録など制約条件のない”PSKHTML”方式が良いと思われるがこちらもQRVしている局が少ない現状がある
