超弱電界通信（FT8）
2017/09/17
　
弱電界通信（ＦＴ８）をやって見た
今回はＦＴ８、交信時間はＪＴ６５の１交信７分から１分４０秒に短縮されます
１送信15秒、ＣＱから交信終了まで最短１００秒、方式は８ＦＳＫ、占有周波数幅は５０Ｈｚです
使用したソフトはＷＳＪＴ−Ｘ （ｖ１.８．０-rc２ ｒ8069）

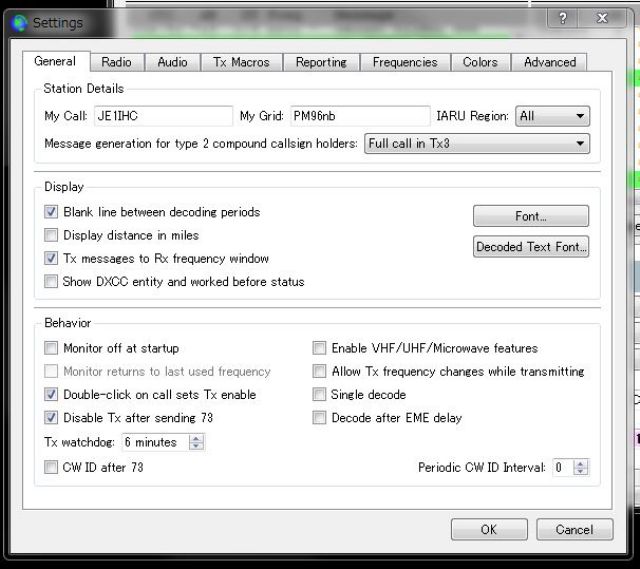

設定はコールサインとGRID入力、オーディオ入出力のみ、他はDefaultのままで問題なく動作しました

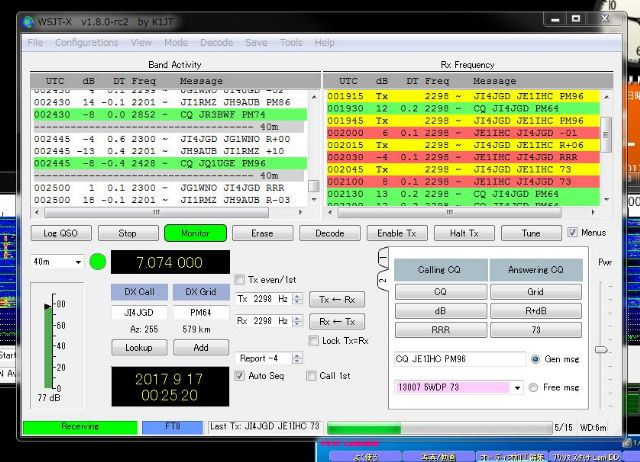

７Mhz交信時の様子（送信出力は５Wで運用)

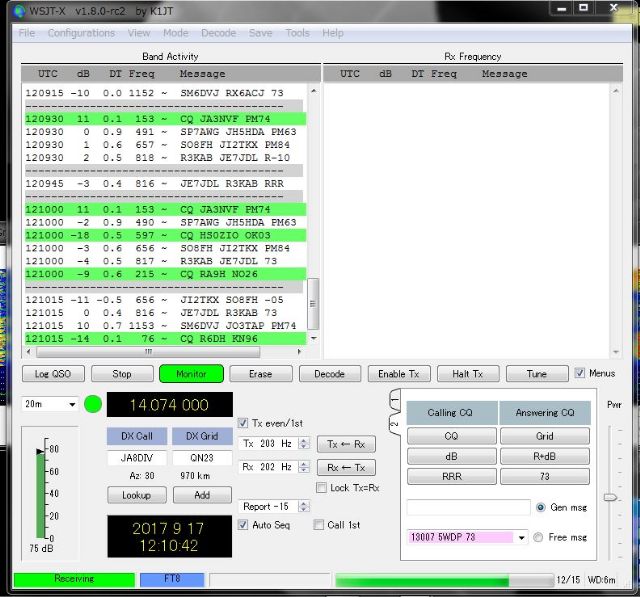

１４Mhz受信状況

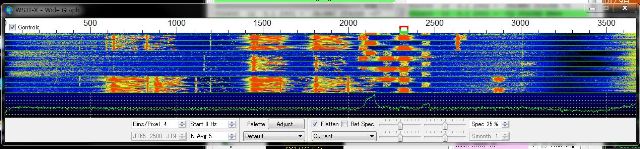

WateFall、占有周波数幅から各種モードで運用されているのが見えます


FT8の交信はＡｕｔｏモードも有り簡単、耳では聞こえない様な信号もﾃﾞｺｰﾄﾞされます
これらの超弱電界交信方式の仕様に関心あり、調べて見ると面白そうです
交信も予想以上に面白い、暫くは続きそうです




画像通信も実験して見ました
使用するソフトはImage_Processor、WSJT_HTML、ＷＳＪＴ−Ｘ （ｖ１.８．０-rc２ ｒ8069）です

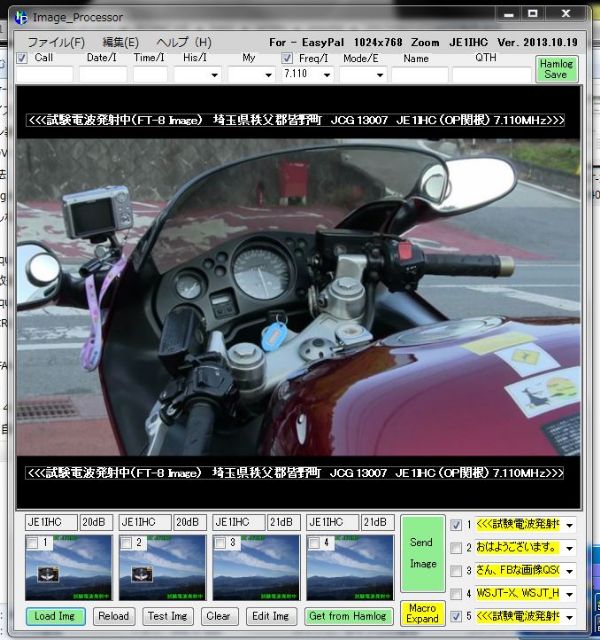

Image_Processor＆で送信画像を作成します


WSJT_HTML設定画面

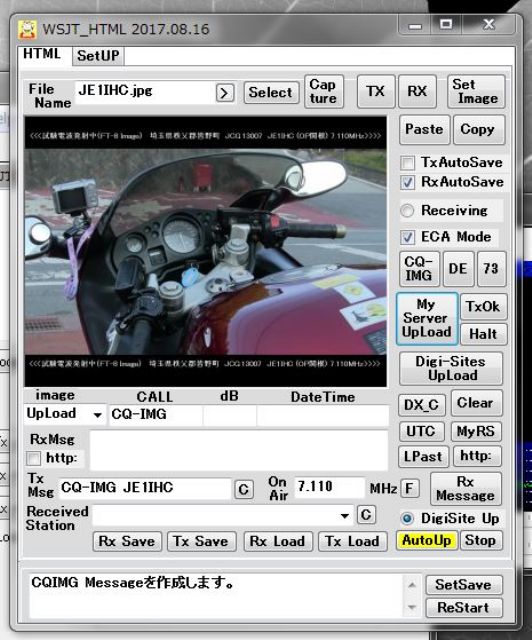

WSJT_HTMLでサーバーにアップロードする方法

１. Image_Processorで作成した送信画像をコピー＆ペースト
2. ＣＱ−ＩＭＧボタンをクリック
3. ＭｙＳerverUpLoadボタンをクリック
4. TX Msg欄に送信テキストが表示されるので表示欄右の”C"ボタンをクリック（送信テキストをコピー）

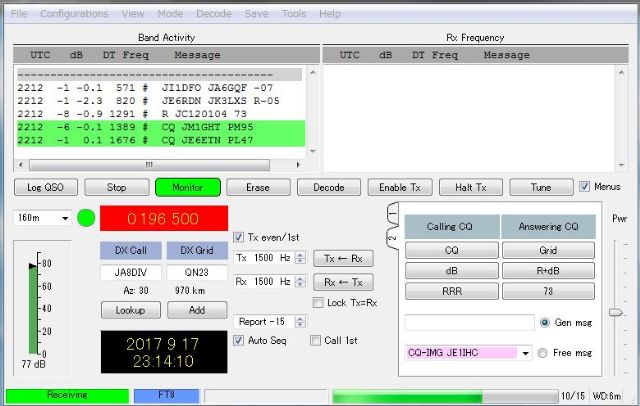

コピーした送信テキストを Free ｍｓｇ欄に貼付て通常送信を行います



受信

WSJT_HTML、ＷＳＪＴ−Ｘ （ｖ１.８．０-rc２ ｒ8069）を立ち上げる

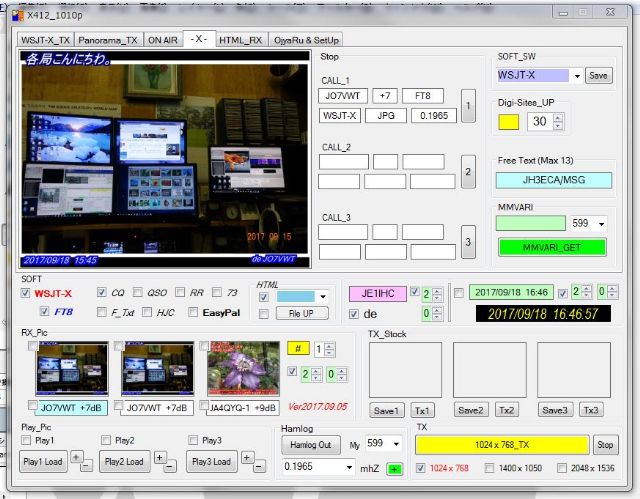

受信例


交信方法は判りません、ＳＳＴＶの様に画像に相手局のコールサイン他を書込み交信するのでしょうか？？？


注意：画像通信機能を使用するためにはDigi-Sitesへの登録が必用です
つまり、WSJT_HTMLはＷＳＪＴ−Ｘが受信したテキスト”CQ-IMG-JE1IHC”を元に
Digi-Sites登録情報を検索し該当局のサーバーに画像データを読みに行くと言う仕組みです
