７ＭｈｚＱＲＰトランシーバー製作
３００円
2016/10/22
　
該当バッテリーをもう一台のTH78に挿入しバッテリーケースに振動を与えるとこちらのTH78でも同様の現象が発生
そこで電池ケースの接点に接点復活材を吹きかけて無線機にセット

40M CW Transmitter Receiver 7.023-7.026MHz QRP Pixie KITS
世界最安のトランシーバー???

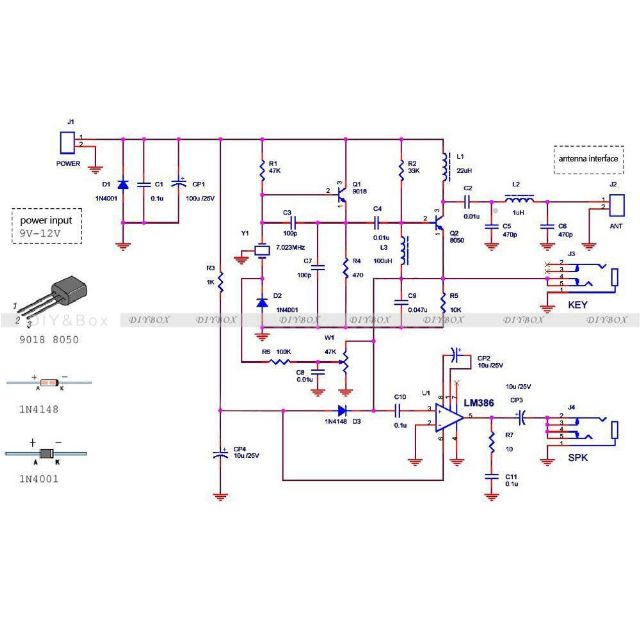

回路図

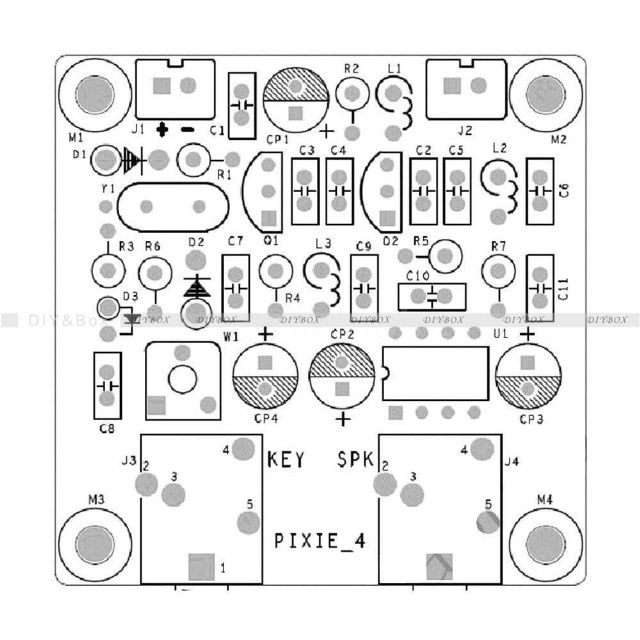

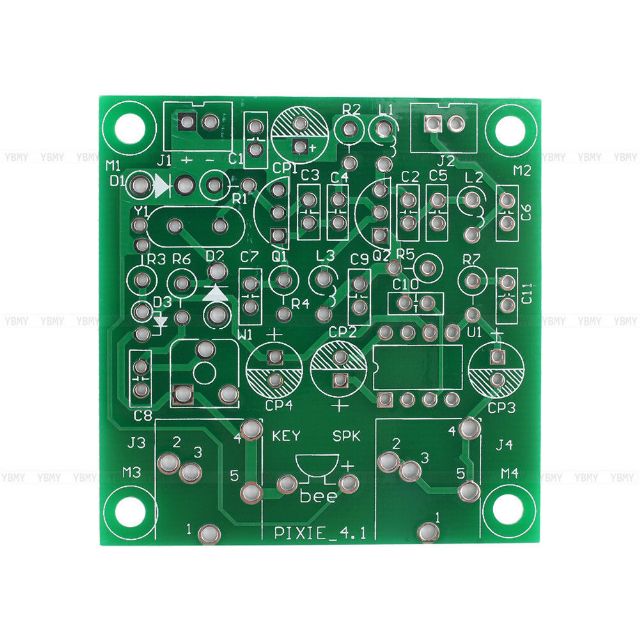

シルク印刷

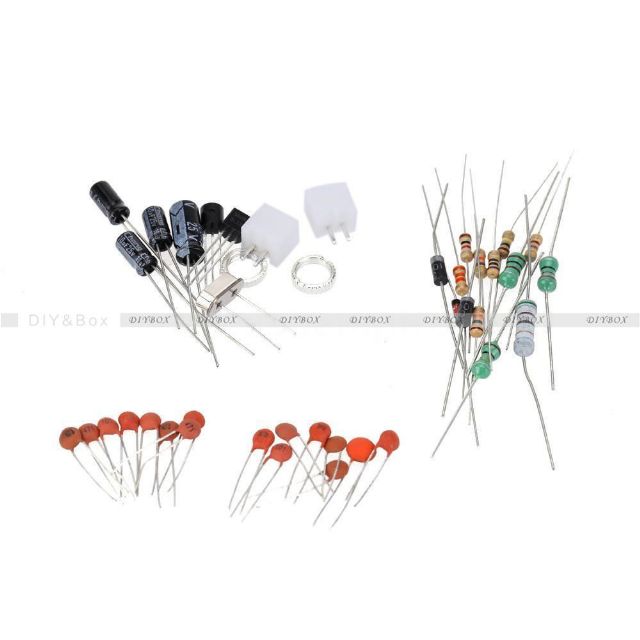

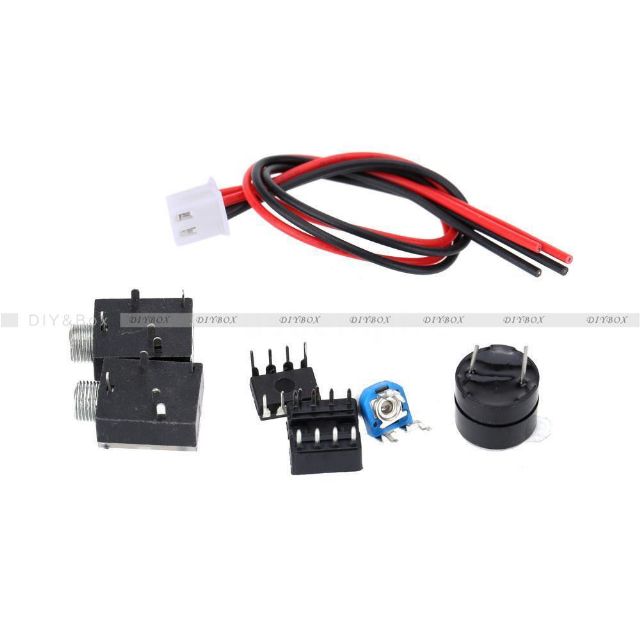

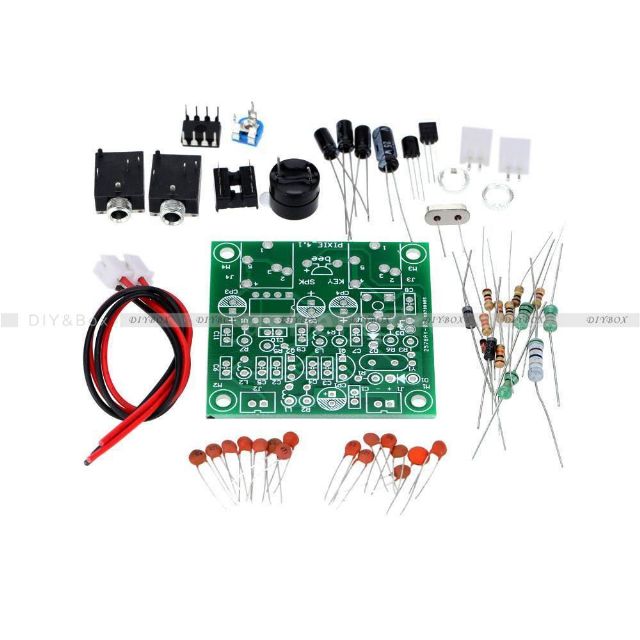

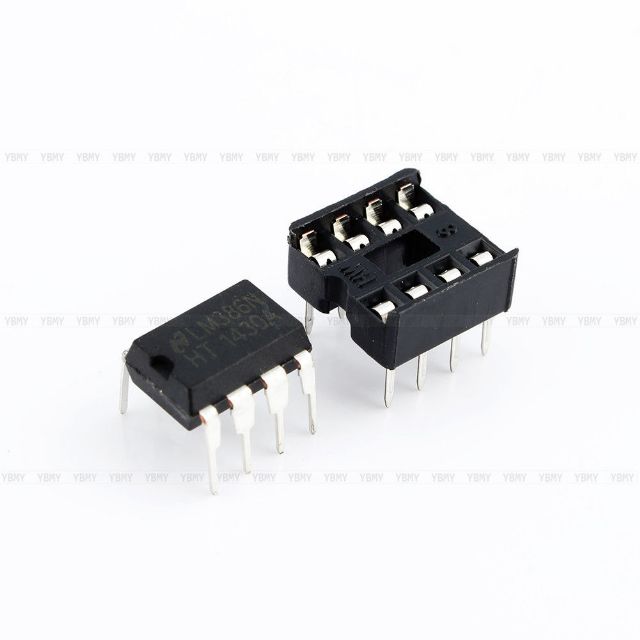

部品一式

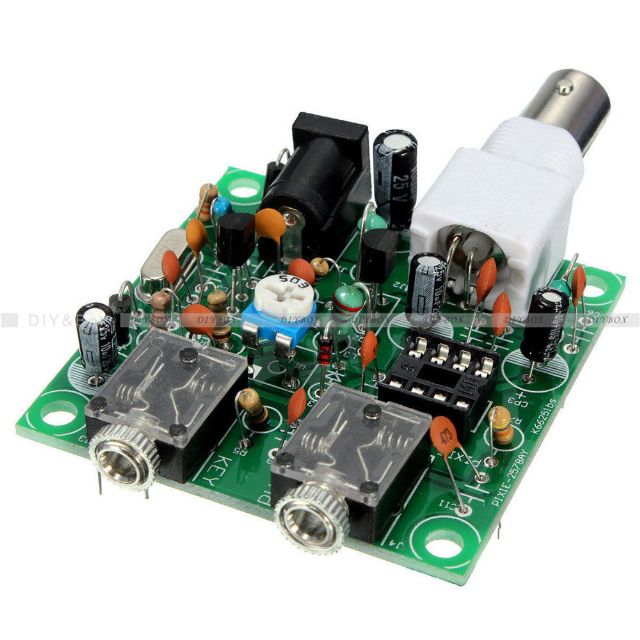

完成写真ｊ



部品を確認し組み立て開始
部品乗数違い、余分有

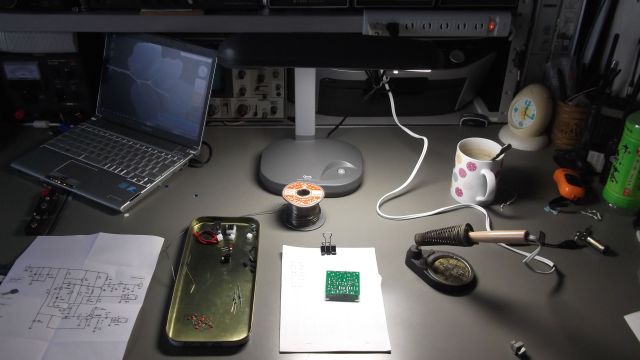

組み立てに約１時間半

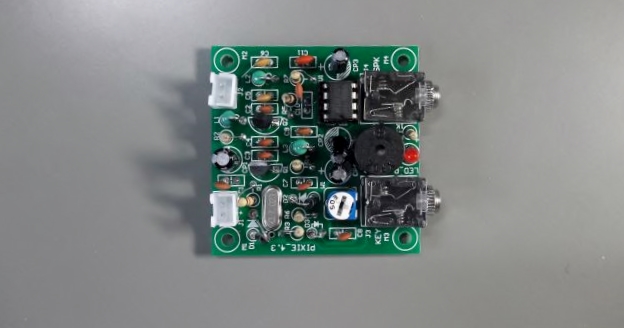

トラブルも無く動作した

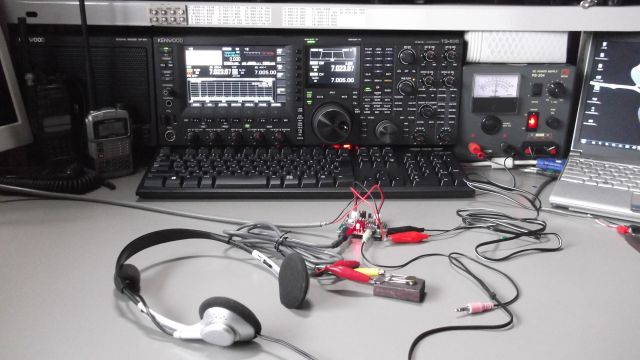

実験中


使用感

安定化電源にて実験しましたが受信時ハム音が有りました、電池では問題なしと思っていましたが同様でした
送信は上下に高調波が確認されました
受信範囲は７．０２３±数百ヘルツ

実用になるか？
完成後暫く使用してみましたが私は使えると思います
思っていたよりも性能が良く驚いています

送信
問題なく使用できます（００６Pで３００ﾐﾘﾜｯﾄ〜１２Vで７００ﾐﾘﾜｯﾄ位）


受信
水晶1つのダイレクトコンバージョン、それなりの性能
海外の短波放送が聞こえる事もあり、夜間は北京放送等が飛び込んで来る
頭にアンテナカップラー等噛ませたり、最近ではフリーで性能の良いオーディオフィルターが有りますのでこれを使用すれば十分楽しめると思います
ベテランの方は耳フィルターで問題ないでしょう、逆に帯域は広い方がかえって使い易いかもしれません
送信ｷｰﾝｸﾞモニターも付いていますがちょっとうるさいです（セロテープを貼り付けて音量を下げています）
受信はまともな無線機で、送信はこれでなんて使い方もありますね
価格は300円程度だそうです、３００円で数ヶ月楽しめそうですのでお遊びに製作して見るのも良いと思います
