CBR1100XX に携帯電話搭載
2017/10/14

ＧＬには携帯電話を搭載済で便利に使用していますが未対応であったＣＢＲ１１００ＸＸのオーディオ回路に手を加え携帯電話も使える様に改造、
室内での動作確認も終了し取付開始！

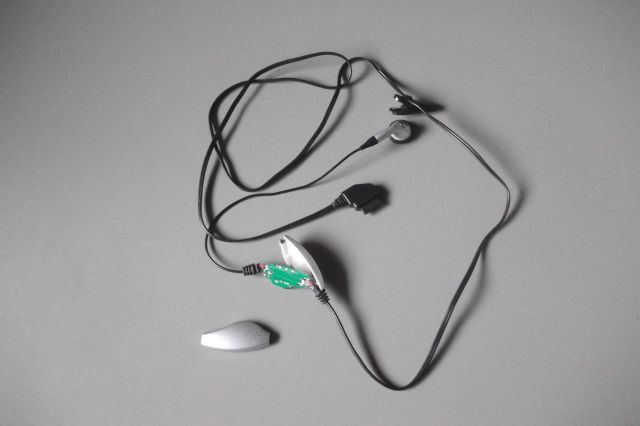

使用していなかった携帯電話用ﾍｯﾄﾞｾｯﾄ、携帯電話と接続するコネクタ部分のみを使用

本体を分解しコネクタの配線を確認


マイク、スピーカー、フックアップスイッチの配線が分ったら改造開始

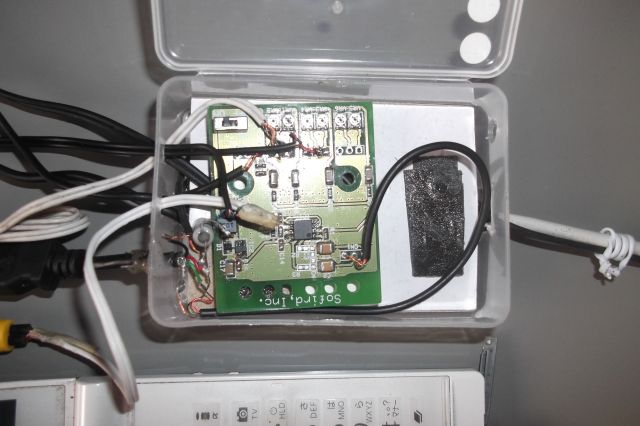

無線機のＭｉｃ（ﾍﾙﾒｯﾄ内蔵）を携帯電話のＭｉｃと共用化
携帯電話受信出力をミキサーへ
フックアップスイッチリード線の引き出し

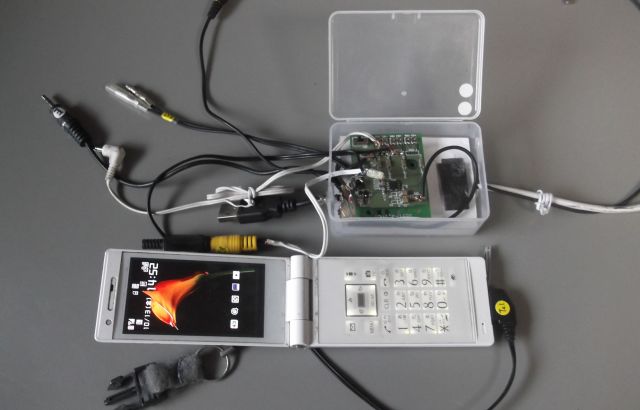

動作確認中

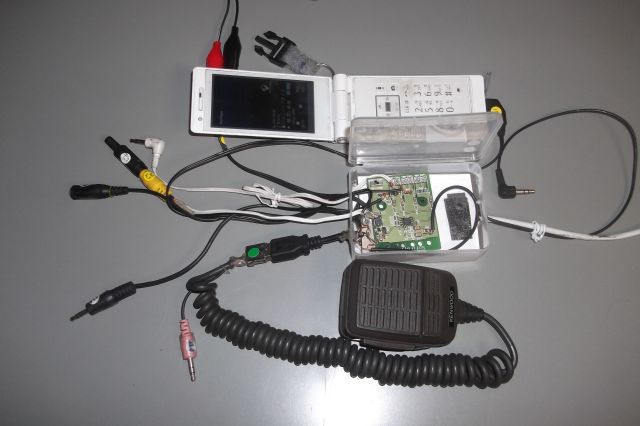

ﾍﾙﾒｯﾄ内蔵のマイクとスピーカーの代わりに同等の機能を持ったｽﾋﾟｰｶｰマイクを使用して最終確認


ＣＢＲ１１００ＸＸに組み込み


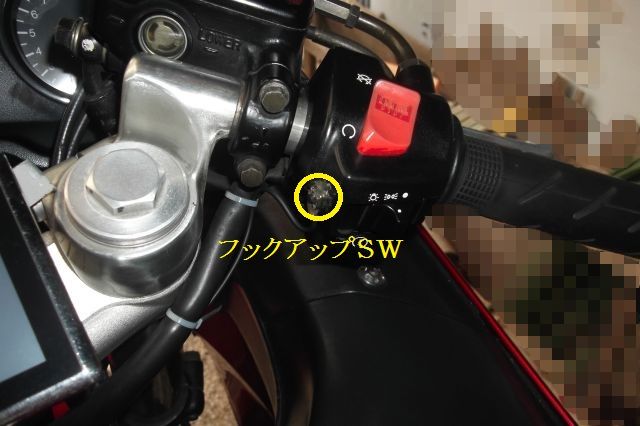

電話を受ける時のフックアップスイッチ（マイクロスイッチ）は右ハンドルに取付

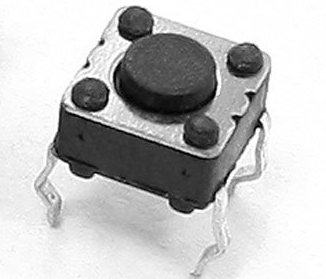

フックアップスイッチに使用したマイクロスイッチ　
防水仕様ではないのでちょっと心配です


これでＧＬ、ＣＢＲ共、走行中に無線機・カーナビ・携帯電話の使用が可能になりました
